Инфракрасные светодиоды и фотодиоды

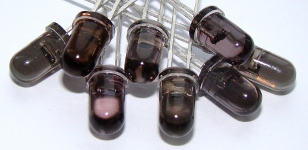

Инфракрасные светодиоды
Светодиоды излучающие инфракрасные. Изготовлены из эпитаксиальных гетероструктур арсенид галлий-аллюминий. Предназначены для использования в дымовых пожарных извещателях, системах охраны периметра, ИК-подсветки в аппаратуре телевизионного наблюдения, системах автоматического управления и другой аппаратуре народно-хозяйственного назначения.| параметр |
АОИ200А (старое название АЛ156В) |
АОИ200А3 | АОИ850А |
| длина волны |
940 нм |
940 нм |
850 нм |
| корпус | светодиодный Т-1 3/4, диаметр 5 мм |
светодиодный, диаметр 3 мм |
светодиодный Т-1 3/4, диаметр 5 мм |
| длина выводов |
25 мм |
||
| длинный вывод |
анод | ||
| диапазон рабочих температур |
-40оС до +70оС |
||
Основные электрические параметры (при температуре 25оС)
| Тип | Мощность излучения, мВт не менее (Iпр.=50 мА) |
Uпр, не более (Iпр.=50 мА) |
Iпр.max, мА | Угол изл., град. |
Iпр.и.max, (tи<100 мкс, Q=100) |
U обр. max |
Габаритный чертеж |

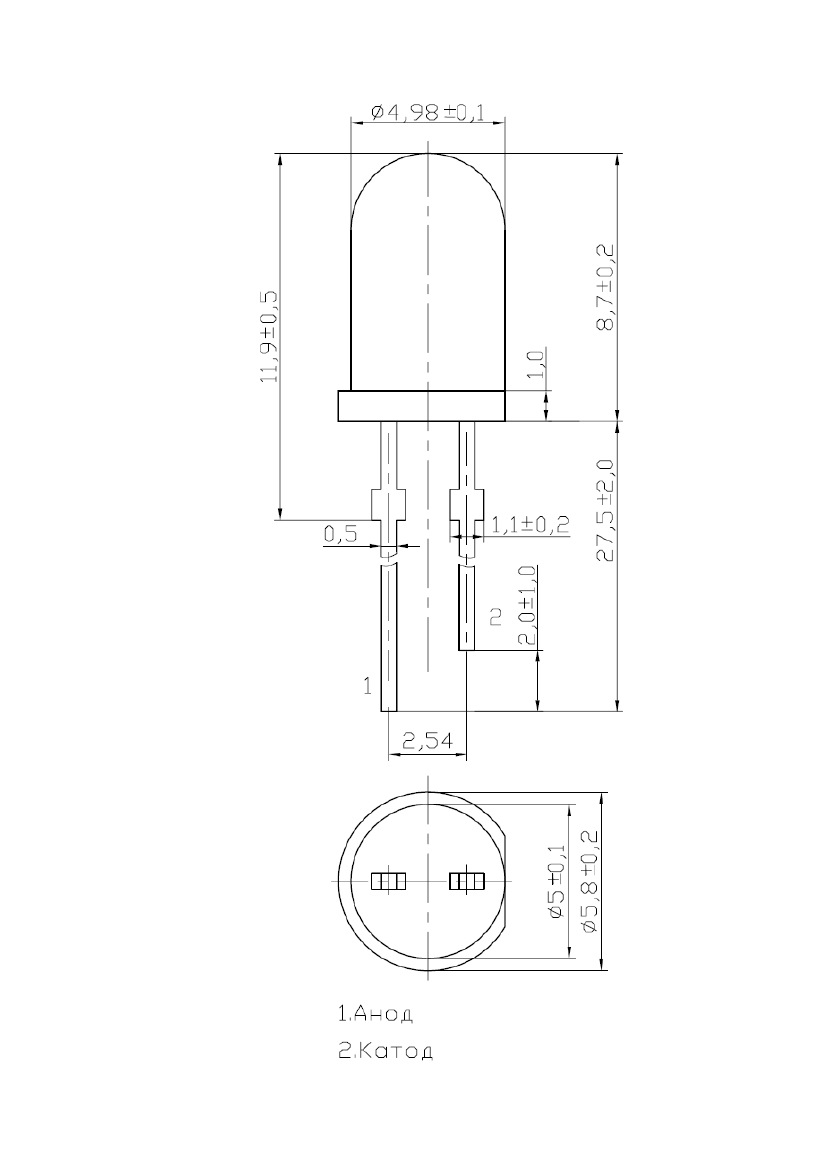

| АОИ200А |
48 мВт/ср | 1,50 В | 60 | 25 | 1,5 A | 3 В | загрузить |

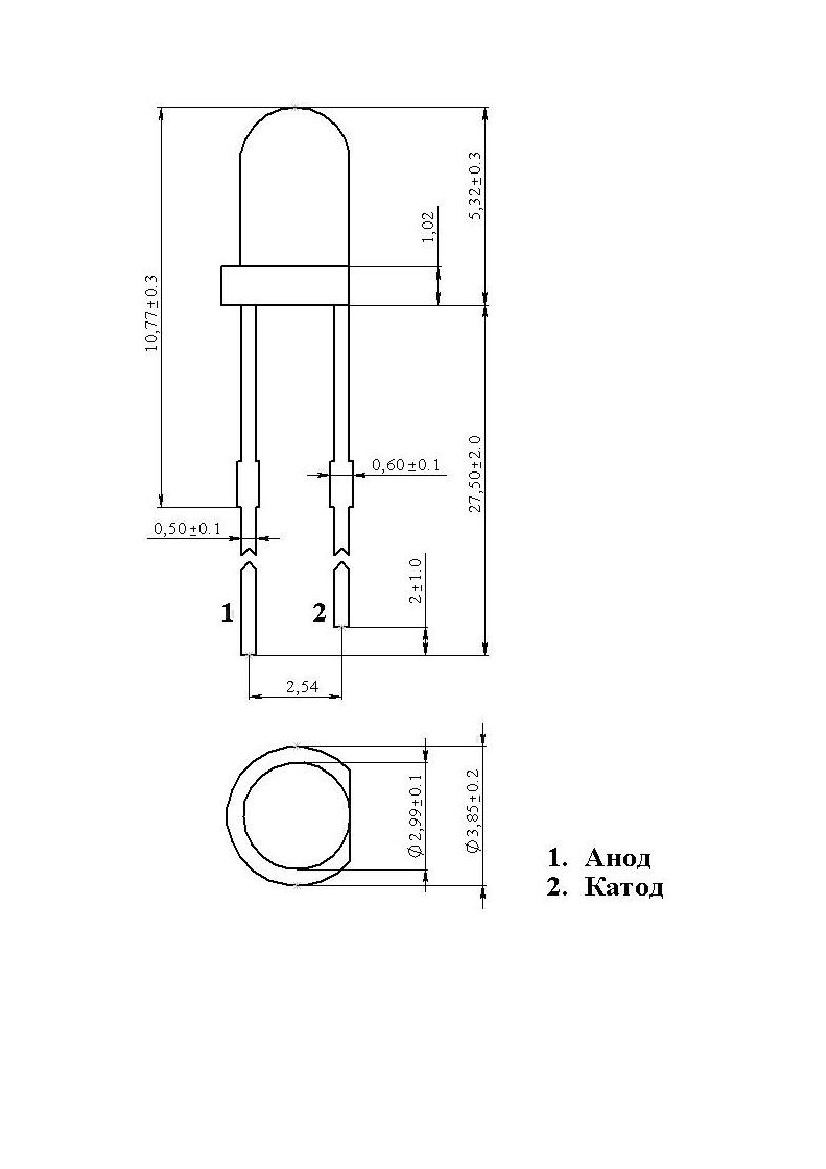

| АОИ200А3 | 12 мВт/ср | 1,50 В |
60 |
30 |
1,5 A | 3 В |
загрузить |
| АОИ850А |
110 мВт/ср | 1,80 В |
100 | 45 | 1,5 А |
3 В |
загрузить |

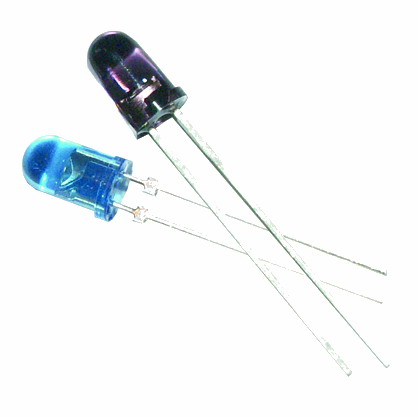

ИК фотодиоды
| Параметр |
КОФ137А (старое название У163А) |
КОФ137А3 |
| корпус |
светодиодный селективно-прозрачный, диаметр 5мм |
светодиодный, диаметр 3мм |
| длина выводов |
25 мм |
26 мм |
| диапазон рабочих температур |
-40оС до +70оС
|
|
| спектральный диапазон |
750-950 нм | |
Основные электрические параметры (при температуре 25оС)
| Значение параметров | Угол приема излучения, Q 0,5, град. | Фототок Ip при энергетической облученности Е = 1 мВт/см2 на λmax = 940 нм при Up = 10 В, мкА |
Темновой ток Iт при Up =10 В, нА | Емкость при Up = 10 В, С, пФ |
Время нарастания и спада фототока приUp = 10 В и Rн = 50 Ом, нс | Габаритный чертеж | |
| КОФ137А |
не менее | +15 | 40 |
- | - |
- | загрузить |
| не более | +15 | 70 | 5 | 7 | 10 | ||
| КОФ137А3 | не менее |
+25 | 10 | - | - | - |
загрузить |
| не более |
+25 | 20 | 5 | 5 | 10 |
